Die gelenkige Bandaufnahme

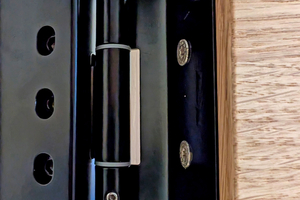

Die dreidimensional justierbare Bandaufnahme STV Inclino 3-D von Basys ist für alle Bänder mit einem handelsüblichen, aus dem Stahlzargenbereich bekannten Mittelteil konzipiert. Die Bandaufnahme ist als Einschweißvariante für Stahlzargen verfügbar und wird beim Zargenhersteller wie konventionelle Stahlzargentaschen rückseitig in die Stahlzarge eingeschweißt. Auch eine Einschraubvariante mit Abdeckwinkel für Block- und Umfassungszargen aus Holz ist erhältlich. Die normative Tragfähigkeit liegt bei 70 kg pro Paar, weshalb sich die Bandaufnahme für schwere Innen-, aber auch für Objekttüren eignet. Zum Justieren von STV Inclino 3-D werden die drei Schrauben der Stahltasche gelöst und das Band mit dem Rahmenteil eingeführt. Die mittlere Schraube dient zunächst zum Fixieren, aber auch, um den Anpressdruck der Dichtung festzulegen. Danach wird das Band in der Höhe eingestellt; die seitliche Falzluftjustierung funktioniert über das Kippen des Bandes innerhalb der Stahltasche. Sind Höhe und seitliche Falzluft eingestellt, werden auch die obere und untere Schraube festgedreht. Die neue Bandaufnahme verzichtet auf die üblichen Spindeln, über die normalerweise die Seitenverstellung erfolgt.

www.basys.biz
