Klimalösung an der Decke

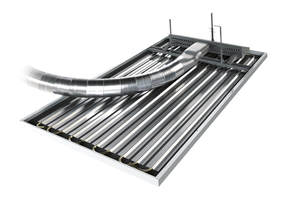

Qlimate präsentiert ein Hybridsegel als Erweiterung der multifunktionalen Deckensegel durch die Kombination mit einem Lüftungssystem. Der für den Luftwechsel ermittelte Luftstrom wird über das Segel geführt und in Richtung Fassade verströmt, ohne Beeinträchtigung des Nutzerkomforts gemäß EN ISO 77 330. Hinzu kommt eine Leistungssteigerung mit höherem konvektiven Anteil. Heiz- und Kühllast werden gedeckt, die Kombinationsmöglichkeit von Hybridsegeln und Standardsegeln ermöglicht. Der Zuluftstrom wird durch eine Luftbox gelenkt, die an der Stirnseite des Metallsegels sitzt, wodurch der Luftstrom das gesamte Segel zur Energieaufnahme nutzt. Die Richtung der Luftführung kann in jeder Richtung erfolgen. Vier Ausführungen der Luftbox verteilen Luftströme von 30 bis 150 m³/h. Die Montage beginnt mit der Luftbox und der Vorbereitung der Unter- oder Tragekonstruktion, ohne Kontakt zur Metallkassette oder den wasserführenden Kupferrohren. Die Halterungen der Box werden dabei an der Tragekonstruktion befestigt. Alternativ kann der Luftauslass freihängend an der Rohdecke montiert werden. Die Luftbox „schwebt“ dann über dem Segel. Jedes Segel kann ohne Trennen der luft- oder wasserseitigen Verbindungen unterhalb der Luftbox abgeklappt werden. Das Segel gibt es in Breiten zwischen 550 bis 1 000 mm und Längen bis 3 600 mm oder in Bandlängen bis 6 000 mm.
