111 mm Brandwand

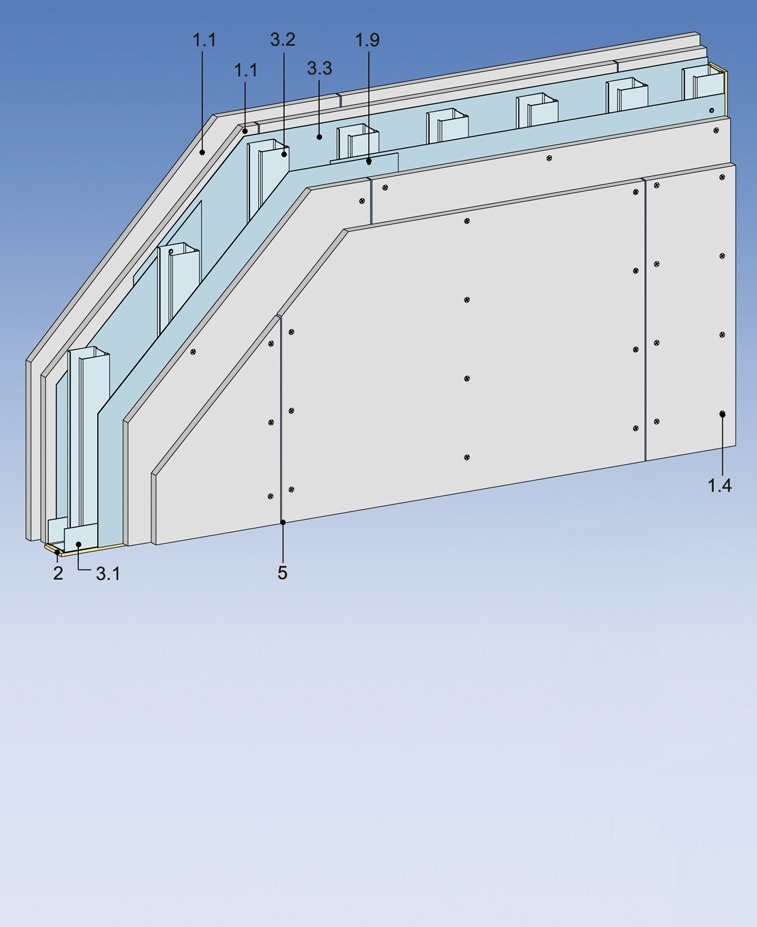

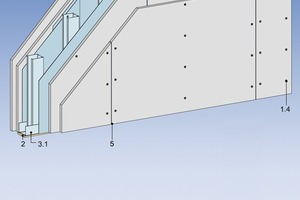

Rigips bietet eine Konstruktion an, die in ihrer schlankesten Form, nämlich mit 111 mm Dicke, bereits einen Feuerwiderstand F 90-A leistet. Dazu wird eine Unterkonstruktion in CW-Ständer-Bauweise (50 mm) beidseitig mit Ridurit-Feuerschutzplatten doppelt beplankt.

Bei den Brandversuchen kommt es aber nicht nur darauf an, dass die Wände dem Feuer 90 Minuten widerstehen, sie müssen anschließend auch noch Stoßbelastungen von 3 000 Nm aushalten. Das bedeutet, dass die Standfestigkeit der Wände trotz des Feuers in hohem Maße erhalten bleiben muss.
In dieser Technik ausgeführte Brandwände können bis zu einer Höhe von 9 m gestellt werden. Bei einer Ausführung mit CW 100-Profilen sind sogar Belastungen bis zu 12 kN/m möglich, das entspricht 1,2 t/m. Wird eine Mineralwolldämmung von 80 mm eingebracht, kann ein Schalldämmmaß von Rw,R 60 dB erreicht werden.

Das neue System des Herstellers erlaubt so genannte fliegende Stöße, das heißt, die Plattenfugen müssen nicht auf der Unterkonstruktion liegen. Das beschleunigt den Baufortschritt und reduziert den Verschnitt erheblich.

Durchführungen sind mittels Kabel- oder Rohrschott genau so ausführbar wie der Einbau von Elektrodosen. Bei Verwendung einer zusätzlichen Stahlblecheinlage ist eine Einbruchhemmung WK 3 erreichbar.

Rigips GmbH
40549 Düsseldorf
Fax: 02 11/5 50 34 77
info@rigips.de
www.rigips.de
