Ziegelmauerwerk mit Handstrichziegel verblendet

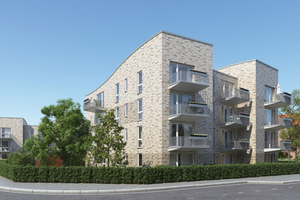

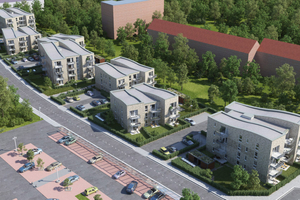

Bei dem Neubau von sieben Mehrfamilienhäusern mit öffentlich geförderten Wohnungen in Lübeck-Moisling setzten Zastrow+Zastrow Stadtplaner und Architekten aus Kiel auf die ortsübliche Bauweise mit zweischaligem Mauerwerk. Bei den „Sieben Moislingen“ sind dabei in einer nahezu quadratischen Grundform jeweils zwei Gebäudeflügel um eine mittlere, konisch zugeschnittene Gebäudezone angeordnet. Durch das Aufklappen eines Flügels abwechselnd zu einer und zur anderen Seite sowie das gegeneinander Verschieben der Flügel wird bei den einzelnen Gebäuden ein individueller Grundtypus variiert.

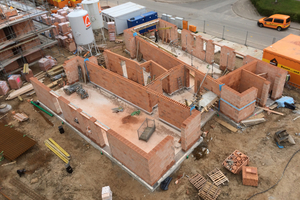

Die Außenwand setzt sich zusammen aus tragendem Hintermauerwerk (d = 36,5 cm) mit Unipor W09-Planziegeln, einer 6 cm dicken Mineraldämmplatte (Wärmeleitgruppe 032) als Kerndämmung und einer 11,5 cm starken Verblendschale aus Handstrichziegeln. Der von den Ziegelwerken Bergmann hergestellte Unipor W09-Planziegel erreicht dank der innovativen Dreieckslochung eine relativ hohe Festigkeitsklasse 8 mit einer geringen Wärmeleitfähigkeit von 0,09 W/(mK).
Der Unipor W09-Planziegel im 12 DF-Format (247 x 365 x 249 mm) ließ sich aufgrund seiner plangeschliffenen Lagerfläche entsprechend den Bestimmungen der Zulassung Z-17.1-1042 und der DIN 1045 zügig und mörtelsparend in deckelndem Dünnbettmörtel verlegen. Die gleichmäßige Dünnbettmörtelschicht von 1 mm wurde mit Mörtelschlitten erstellt. Auf eine Vermörtelung der Stoßfugen konnte aufgrund der Nut- Feder-Ausbildung an den Steinstirnseiten verzichtet werden. Die Knirsch-Verlegung der Mauersteine trug zudem wesentlich zur hohen Tragfähigkeit der Innenschale bei.

Bei den Wohnungstrennwänden kam ebenfalls ein dafür maßgeschneidertes Produkt der Ziegelwerke Bergmann zum Einsatz. Der Unipor-Verfüllziegel (Z.17.1-688) wird wirtschaftlich sinnvoll in Dünnbettmörtel verlegt. Er zeichnet sich nach der geschosshohen Verfüllung mit Beton durch ein hohes Schalldämmmaß aus (R_{’w,R = 57 dB bei einer Wanddicke von 30 cm).}
