Neubau einer Fertigungshalle, Merdingen

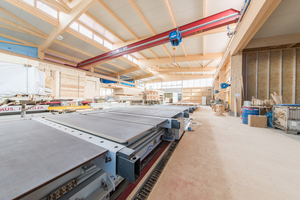

Für den Bau ihrer neuen Abbundhalle wollte die Zimmerei Hänsler aus Merdingen ausschließlich Holz bzw. Holzwerkstoffe verwenden. Satteldachbinder aus Fichtenbrettschichtholz bilden ein versetztes Pultdach, dessen durchgehendes Lichtband reichlich Tageslicht in die Halle lässt.

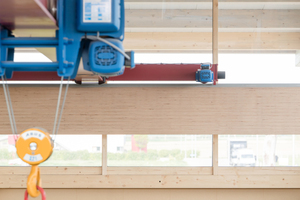

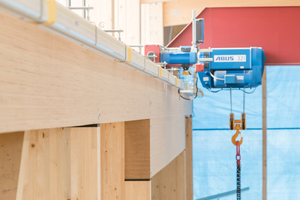

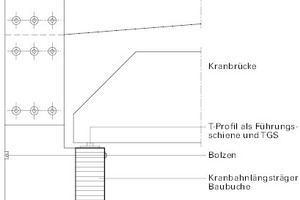

In Zusammenarbeit mit der Firma Schaffitzel Holzindustrie aus Schwäbisch Hall, die u.a. für die Statik und die Lieferung des Hallentragwerks verantwortlich war, entschied man sich, auch die Kranbahnbrücke aus Buchenholz zu fertigen. Mit einer Hublast von 3,2 t läuft die Brücke auf zwei 36 m langen Buchenholzträgern, mit Spannweiten von bis zu 12 m. Der Längsträger ist auf eine Holzstütze aufgelegt. Um eine optimale Montage zu ermöglichen, wurde als Ausgleichsschicht ein 2 cm hohes Elastomerlager verwendet. Da die Buchenholzträger direkt mit der Hauptstütze verbunden sind, konnte auf zusätzliche schallschutztechnische Maßnahmen verzichtet werden. Stattdessen entstand ein gewisser Dämpfungsgrad für die Brücke. Damit der Träger bei vertikaler Belastung gegen Kippen gehalten ist, wurden die Kranbahnlängsträger mit Bolzen in der Hauptstütze verankert. Die Kranbrücke wird auf einem geschweißten T-Profil geführt, das mit Teilgewindeschrauben im Buchenholzträger verankert ist.

Bei der statischen Berechnung des Kranbahnträgers mussten dynamisch wirkende Lasten berücksichtigt werden, die zu einer schnellen Ermüdung des Bauteils führen. Durch die hohe Tragfähigkeit der BauBuche ist das Material dieser Belastung gewachsen. Neben den Kranbahnträgern konnten aufgrund der hohen Festigkeitswerte der BauBuche auch die Torstürze in überschaubaren Querschnitten realisiert werdenPollmeier Massivholz GmbH & Co.KGwww.pollmeier.com
