Angeschraubt

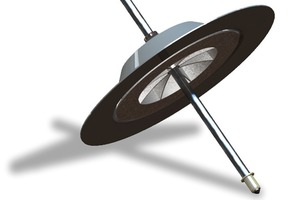

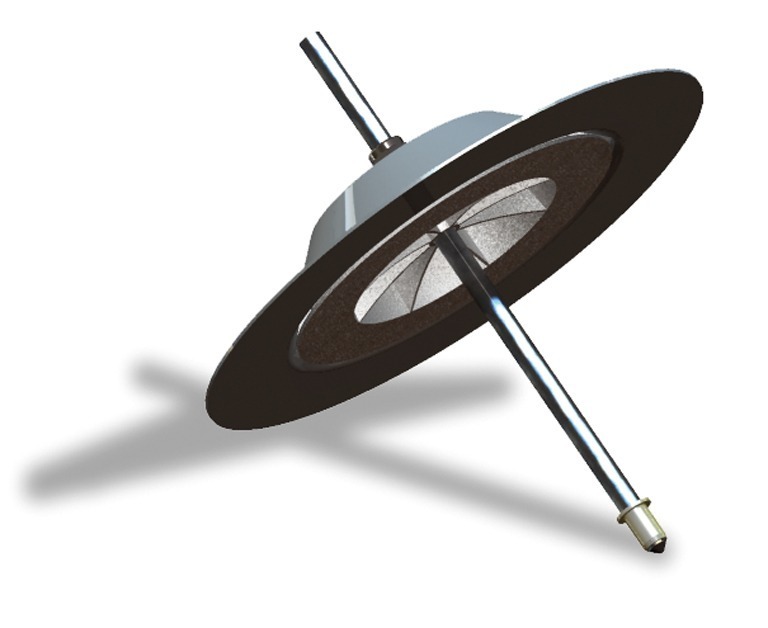

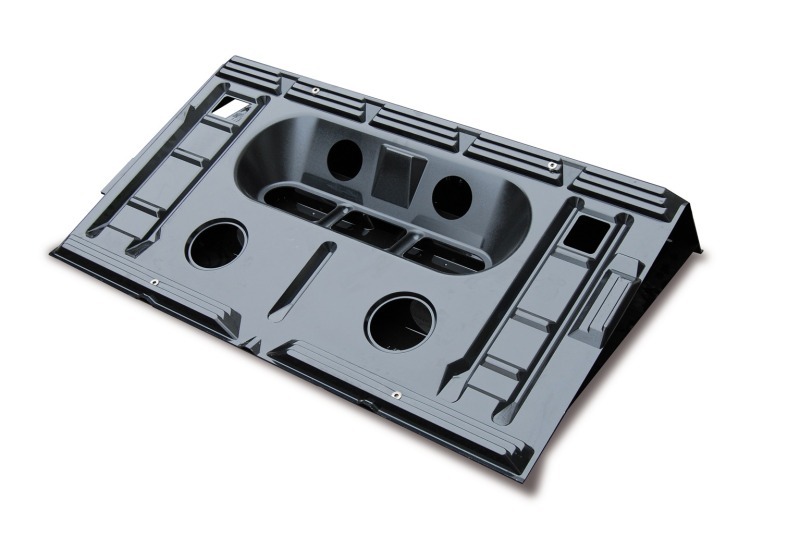

Das System BauderSolar LD 20 besteht aus 3 Komponenten: Dem Trägerelement, der innovativen Befestigungseinheit und dem Photovoltaikmodul zur Stromerzeugung. Das Trägerelement, eine leichte Kunststoffwanne aus Polycarbonat, ist ein Universalträger für gängige Dünnschicht-Solarmodule. Die Montage kann sowohl auf Bitumen als auch auf Kunststoffabdichtungen erfolgen, die Nachrüstung auf Bestandsdächern ist möglich. Die Befestigungstechnik vermeidet massive Dachdurchdringungen. Die Befestigung erfolgt mit einer Stockschraube für Unterkonstruktionen aus Beton oder Holz, bei Stahltrapez-Blechdächern mit einer Blindniete. Beide Verankerungen werden durch die Abdichtung, Wärmedämmung und Dampfsperre geführt und in der Unterkonstruktion entweder verschraubt oder vernietet. Um die Verschraubung zwischen Abdichtung und Trägerelement aus der wasserführenden Ebene zu heben, wird einen ca. 5 cm hoher Kunststoffkegel eingesetzt, der gleichzeitig als Unterlage für das Trägerelement dient. Die Abdichtung zur Oberlage erfolgt bei Kunststoffbahnen mit einem FPO-Formteil. Bei Bitumenbahnen erfolgt die Abdichtung zweilagig mit entsprechenden Zuschnitten.

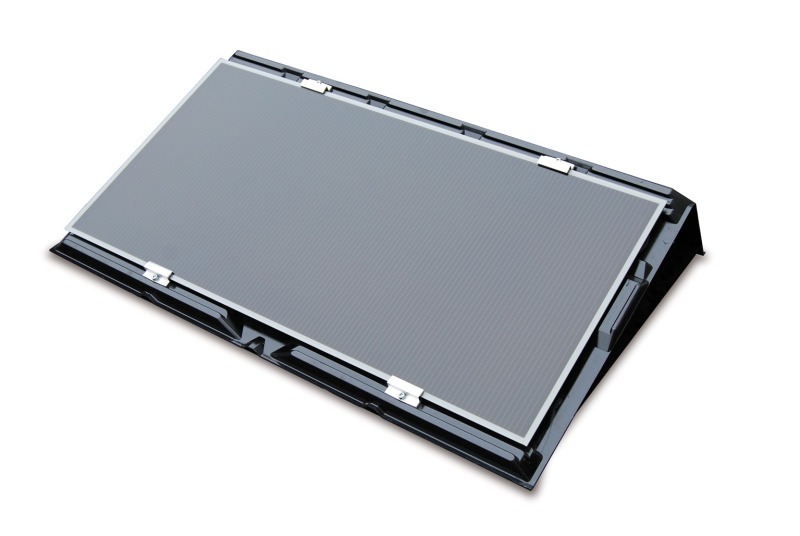

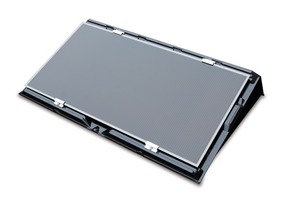

Um einen optimalen Wirkungsgrad des aufgelegten Solarmoduls zu erzielen, beträgt der Neigungswinkel des Trägerelements 20°. Durch die flache Aufständerung wird zusätzlich ein hoher Flächennutzungsgrad erreicht. Das von Bauder im System angebotene Solarmodul ist 1,20 m lang und 0,60 m breit und leistet 75 Watt. Die Befestigung des Moduls erfolgt auf denkbar einfache Weise mit Klemmen.
