KI statt Dampflok

CIC – Coppenrath Innovation Centre, Osnabrück

In fußläufiger Nähe zum Hauptbahnhof Osnabrück befindet sich das Coppenrath Innovation Centre (CIC). Direkt hinter einer Eisenbahnbrücke schmiegt es sich an das Ufer der Hase. 1914 als Ringlokschuppen mit zwei Drehscheiben für 34 Lokomotiven errichtet, steht das sichelförmige Gebäude seit 1996 unter Denkmalschutz. Nach einem jahrzehntelangen Dornröschenschlaf markiert der Umbau des Lokschuppens den Auftakt zur Umgestaltung eines ganzen Stadtviertels.

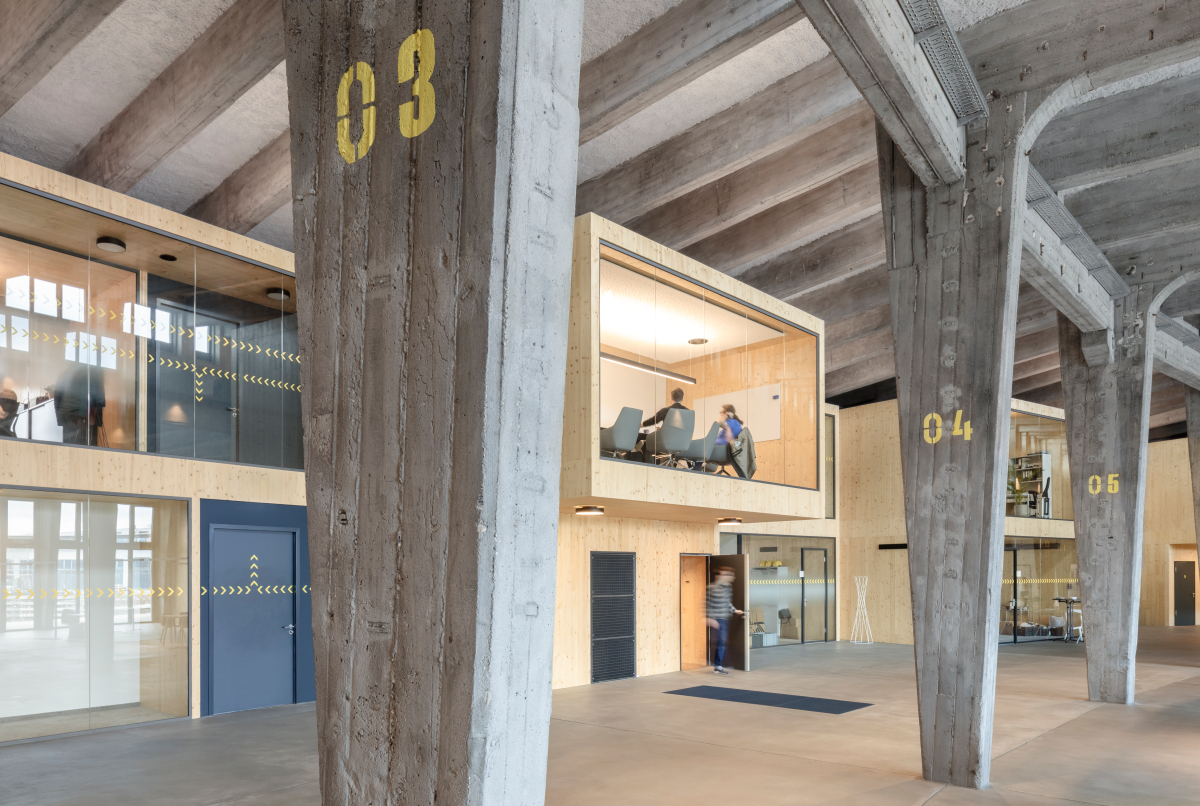

Wie einst die 34 Dampfloks wurden pro Segment in dem höheren Hallenteil zweigeschossige Holz-Raummodule eingeschoben
Foto: HGEsch Photography

Wie einst die 34 Dampfloks wurden pro Segment in dem höheren Hallenteil zweigeschossige Holz-Raummodule eingeschoben
Foto: HGEsch Photography

Das CIC wird einmal das Tor zu dem von Blauraum Architekten (in Kooperation mit Karres en Brands und Greenbox Architekten) geplanten neuen Stadtteil Lok-Viertel sein. Etwa 15 000 Menschen werden auf dem 22 ha großen ehemaligen Güterbahnhofsareal einmal arbeiten, forschen und wohnen. Auch eine Kita, eine Schule und zwei Mobilitätsstationen sind geplant. 2025 soll es losgehen.

Die Sichtachsen sollten zumindest in Teilen erhalten bleiben, sofern der Brandschutz dem nicht entgegenstand
Foto: Teschner

Die Sichtachsen sollten zumindest in Teilen erhalten bleiben, sofern der Brandschutz dem nicht entgegenstand
Foto: Teschner

Beim Architekturbüro Kresings, das das CIC entworfen hat, ist sich Kilian Kresing der Verantwortung bewusst: „Der Charme-Faktor muss über den Ringlokschuppen getragen werden, damit das Viertel seine gewachsene Atmosphäre ein Stück weit behalten kann.“ Ein 8-geschossiger Hochpunkt kommt als nächstes neben den Lokschuppen. Kresing sieht es pragmatisch: „Wenn man der Erste ist, muss man immer damit rechnen, dass sich das Umfeld noch ändert.“ Nach jahrelangem Gerangel um die 30 Fußballfelder große Konversionsfläche war es ein Glücksfall, dass 2019 die Lok-Viertel-OS GmbH, eine Enkel­gesellschaft der Aloys & Brigitte Coppenrath Stiftung, das Güterbahnhofsareal kaufte.

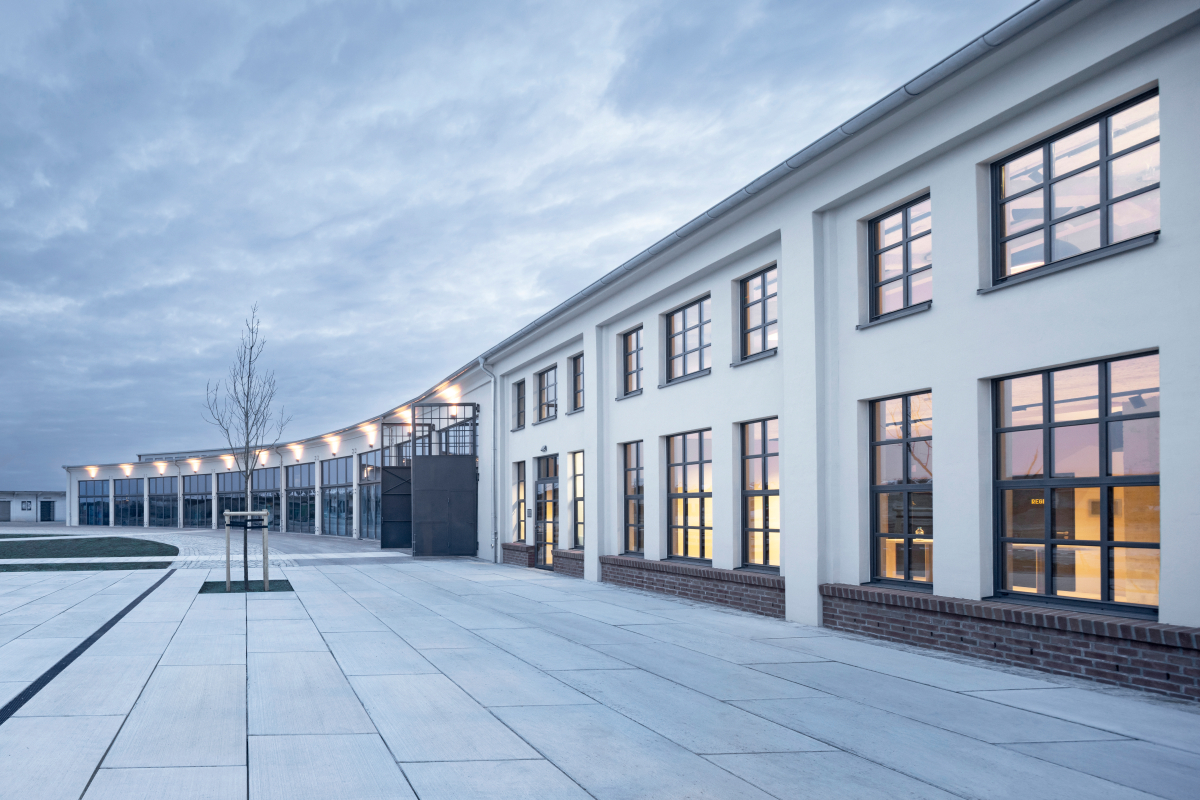

Qualität des Bestands: Die Deckenhöhen und die großen Fenster würde man heute wohl nicht mehr durchsetzen können
Foto: HGEsch Photography

Qualität des Bestands: Die Deckenhöhen und die großen Fenster würde man heute wohl nicht mehr durchsetzen können
Foto: HGEsch Photography

Da waren Wettbewerb und Planungen für die Umgestaltung des Lokschuppens bereits weit vorangeschritten. Kilian Kresing war sofort klar: „Die Qualität, die der Bestand mitbringt, die kann man gar nicht herstellen.“ Deckenhöhen und die großen Fenster würde man heute preislich nicht mehr durchsetzen können.

Das Gebäude

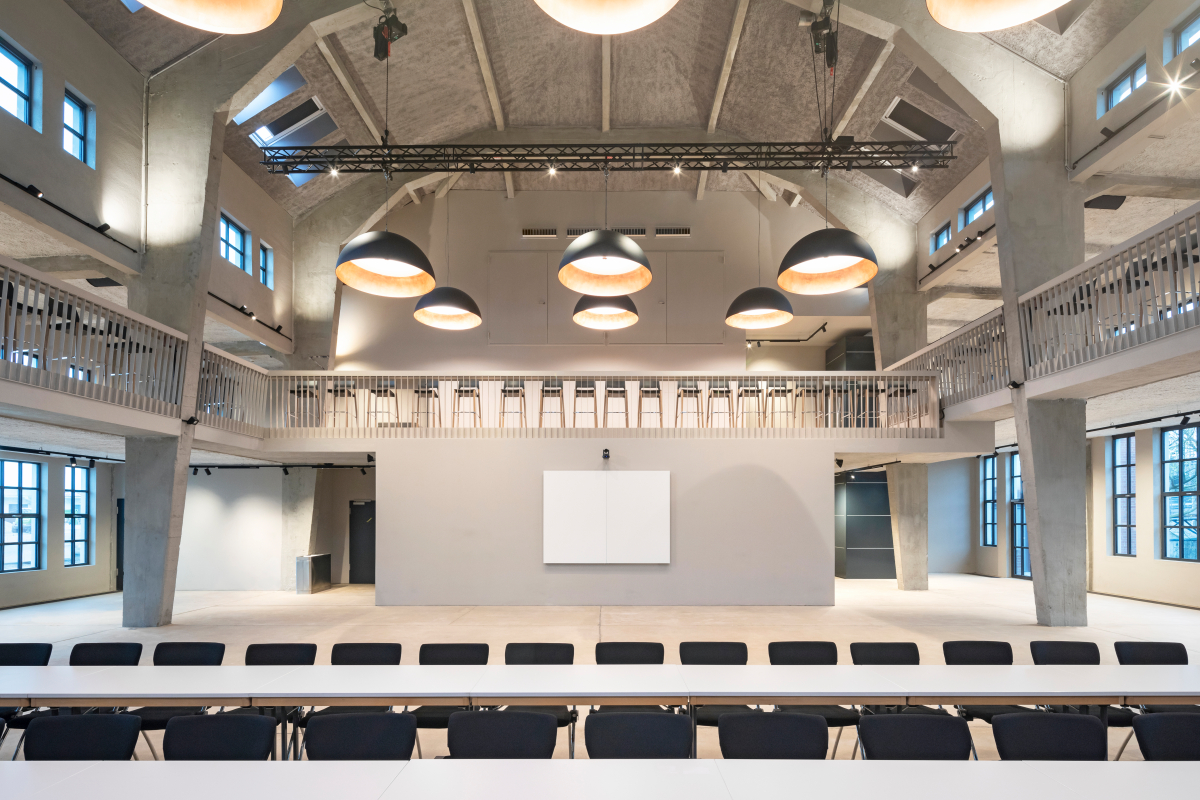

Der große Veranstaltungssaal im Mittelteil bietet Platz für bis zu 600 Gäste
Foto: HGEsch Photography
Der große Veranstaltungssaal im Mittelteil bietet Platz für bis zu 600 Gäste
Foto: HGEsch Photography

Als ein Symbol für die industrielle Vergangenheit der Region wurde in enger Absprache mit dem Denkmalschutz die Außenhülle des Ringlokschuppens sorgfältig restauriert. Das Ensemble ist in drei ebenerdige Baukörper gegliedert, die als große Hallen kreissegmentartig angeordnet sind. In dem hohen Mittelbau, indem die Meister einst ihr Werkzeug aufbewahrten, befindet sich heute das 2-geschossige Innovatorium, ein großer Veranstaltungsraum für bis zu 600 Personen, der dank eines groben Akustikputzes unter der Decke eine sehr gute Akustik bietet. Der Betonglattstrich am Boden unterstreicht den Industriecharme.

Historische Fenster und Tore
Foto: HGEsch Photography

Historische Fenster und Tore
Foto: HGEsch Photography

In die beiden anschließenden Hallen wurde − wie einst die 34 Dampflokomotiven − im höheren Hallenteil pro Segment je ein 2-geschossiges Holz-Raummodul eingeschoben. Der niedrigere Hallenteil bekam vereinzelt 1-geschossige Module und behielt damit seinen hallenartigen Charakter als Raumkontinuum. Kresing ist heute noch beeindruckt von dem Ursprungsgebäude: „Das war eine wahnsinnige Kraft, die dieser Raum mit seiner Krümmung hatte.“ Deshalb sollten die Sichtachsen zumindest in Teilen erhalten bleiben, sofern der Brandschutz dem nicht entgegenstand.

Holzkuben als Raumelemente

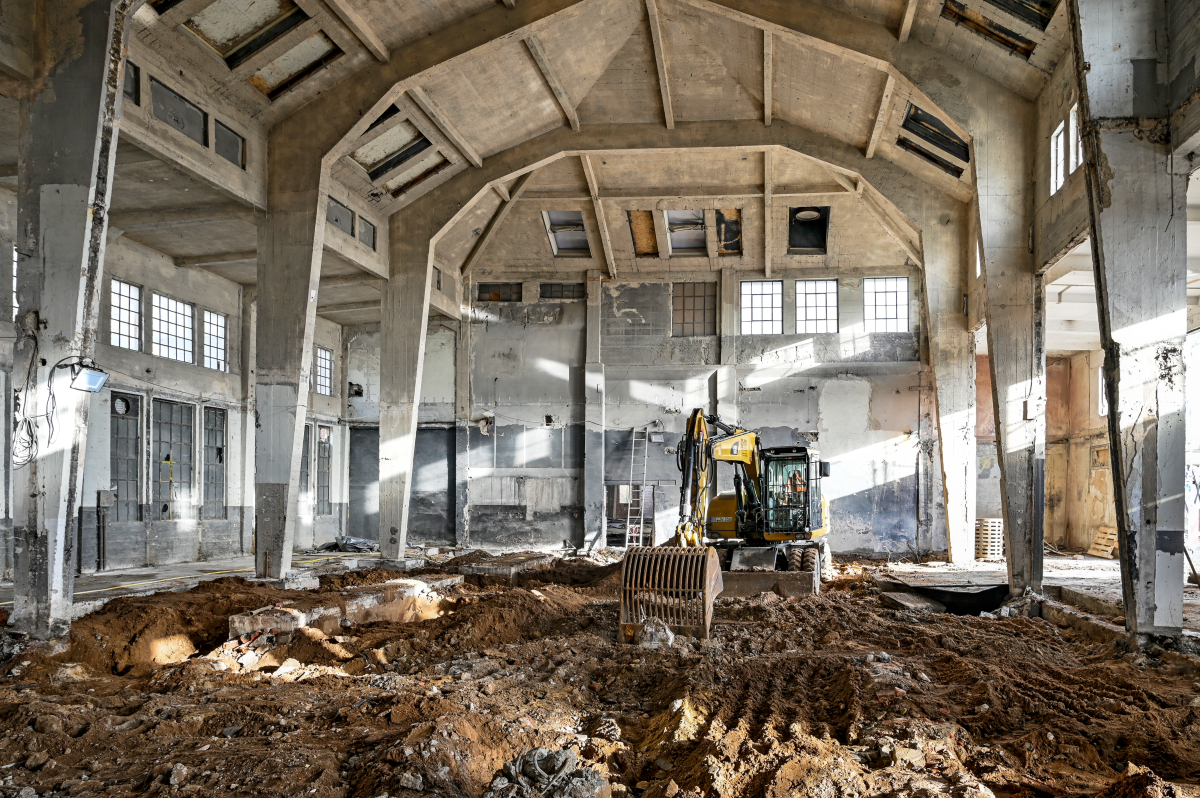

Der Mittelbau des Ringlokschuppens während der Bauarbeiten
Foto: Ringlokschuppen Osnabrück GmbH
Der Mittelbau des Ringlokschuppens während der Bauarbeiten
Foto: Ringlokschuppen Osnabrück GmbH

Alle eingeschobenen Raummodule sind in BIM als elementierte Massivholzkonstruktionen geplant. Dabei wollten die Architektinnen und Architekten eine gewisse Grobheit auch innen beibehalten. Hinter den Kuben aus Fichte-Brettsperrholzplatten steckt eine anspruchsvolle Montage. Da der Ringlokschuppen in der Bautiefe niedriger zuläuft, wurde bei den meist 2-geschossigen Kuben zuerst die 2 t schwere Abschlussdecke mit einem selbst entwickelten Hubtisch auf Rollen gehalten, um dann mit einem Saugnapfroboter die Wände darunter zu stellen. Als Kranersatz transportierte vorab ein langarmiger Teleskop­stapler die Elemente in die Halle. Ein Team aus vier Zimmerleuten bestückte je ein Lokschuppensegment pro Tag. Alle 40 konisch zulaufenden Kuben sind aufgrund der Bestandsvorgaben Unikate. Insgesamt wurde nahezu verschwenderisch mit Fläche umgegangen, was dem Design sehr guttat.

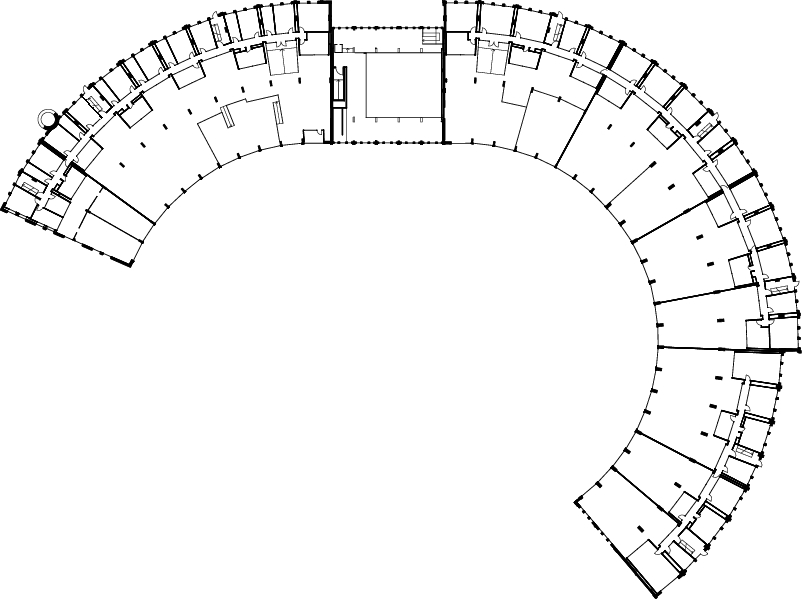

Grundriss Obergeschoss, M 1 : 1 250

Grundriss Obergeschoss, M 1 : 1 250

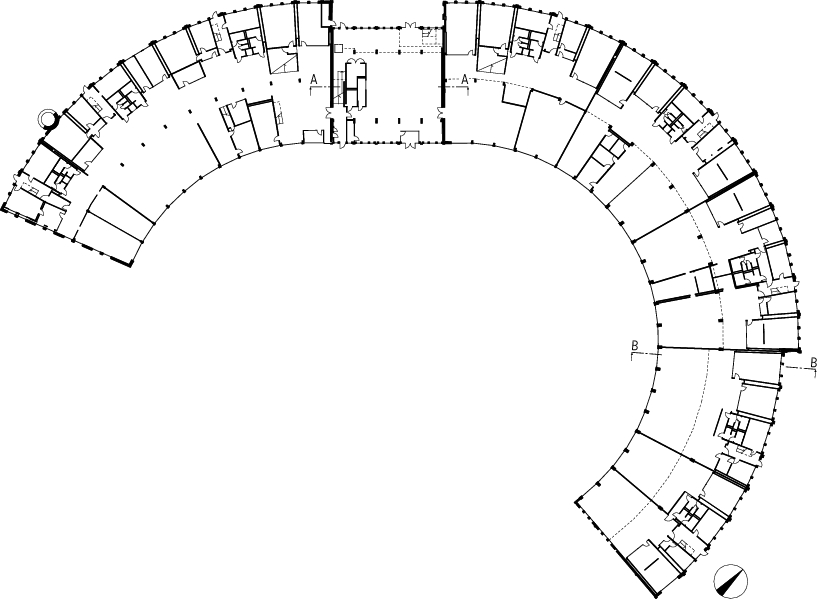

Grundriss Erdgeschoss, M 1 : 1 250
Grundriss Erdgeschoss, M 1 : 1 250

Die Gebäudekubatur mit einer Deckenhöhe von 8 m eignete sich für einen Open-Space-Bereich. Diese Multifunktions- und Gemeinschaftsflächen fungieren als Ort für Begegnung und Austausch. Auch die Innenarchitektur für den Hauptmieter stammt von Kresings, die dafür eigens Innenarchitektinnen im Team haben. Neue Treppenräume und hölzerne Freitreppen verbinden die Ebenen und laden zum Sitzen ein. Im Sinne einer flexiblen Nachnutzung können die Mieteinheiten durch die Moduleinbauten jederzeit erweitert oder verkleinert werden. „Dafür, dass man das Gebäude kein bisschen flexibel geplant hat, ist es ein wahnsinnig flexibles Gebäude“, ist Kilian Kresing überzeugt.

Fehlende Fundamente und verschiedene Maße

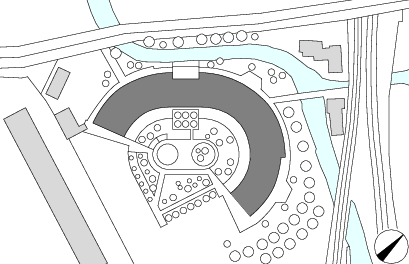

Lageplan, M 1 : 5 000
Lageplan, M 1 : 5 000

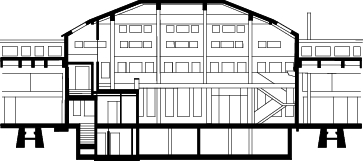

Schnitt Halle, M 1 : 750
Schnitt Halle, M 1 : 750

Überraschungen blieben beim Umbau des 110 Jahre alten Bestandsgebäudes nicht aus. So stellte sich erst im Bauprozess heraus, dass die wuchtigen Betonstützen gar keine Fundamente hatten und neu unterfüttert werden mussten. Kresing: „Das war erst einmal ein Schock.“ Neu fundiert wurden sie dann von Hand abgestrahlt. „Mir ist das fast noch ein bisschen zu schick. Da muss noch Patina drauf.“

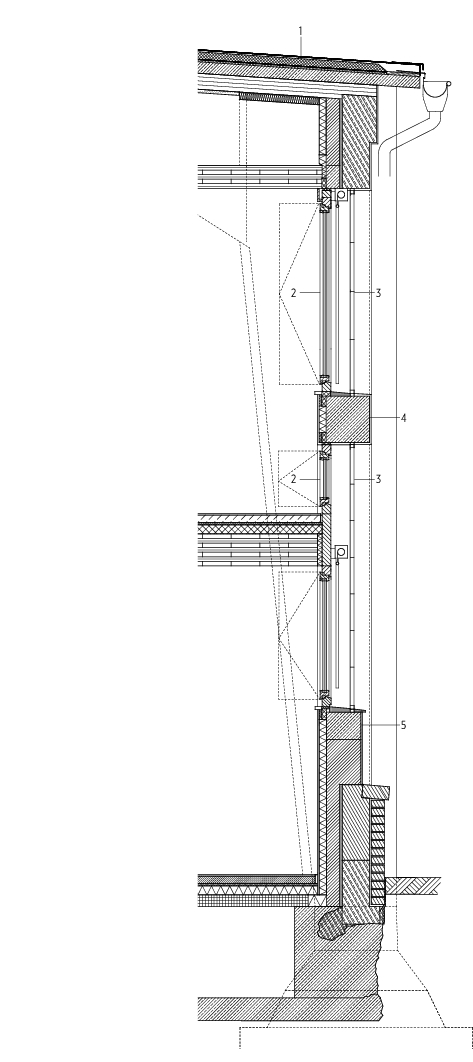

Fassadenschnitt, M 1 : 50
Dachaufbau
1 Ortbetondecke Bestand 140 mm (verl. Schalung), 120 mm Ortbetondecke neu, n. Angabe Statik mit der Bestandsdecke vernagelt, Voranstrich, Dampfsperre verschweißt, 80 mm Dämmplatte PIR-FA 80 mm verklebt, Dichtungsbahn, 2-lagig Elas­tomerbitumen mit Polymerbitumen, Beschieferung in graphitschwarz, voll­flächig verschweißt, 40 mm Holzbohle, bzw. im Brandwandbereich zementgeb. Holzfaserplatte (A2)

Fassade
2 Holz-Isolierfenster
3 Stahlfenster (Festverglasung)
4 Stb.-Riegel/MW-Stütze (Stärke des Stb.-Riegels bzw. der MW Stütze variiert leicht, hängt von der jeweiligen Bestandssituation ab)
5 Stahlbeton-Ringbalken

Fassadenschnitt, M 1 : 50
Dachaufbau
1 Ortbetondecke Bestand 140 mm (verl. Schalung), 120 mm Ortbetondecke neu, n. Angabe Statik mit der Bestandsdecke vernagelt, Voranstrich, Dampfsperre verschweißt, 80 mm Dämmplatte PIR-FA 80 mm verklebt, Dichtungsbahn, 2-lagig Elas­tomerbitumen mit Polymerbitumen, Beschieferung in graphitschwarz, voll­flächig verschweißt, 40 mm Holzbohle, bzw. im Brandwandbereich zementgeb. Holzfaserplatte (A2)

Fassade
2 Holz-Isolierfenster
3 Stahlfenster (Festverglasung)
4 Stb.-Riegel/MW-Stütze (Stärke des Stb.-Riegels bzw. der MW Stütze variiert leicht, hängt von der jeweiligen Bestandssituation ab)
5 Stahlbeton-Ringbalken

Auch stellten die Auflagen des Denkmalschutzes im Inneren das Team vor Herausforderungen. So war der Ringlokschuppen 1914 eines der ersten Gebäude, das in Stahlbeton-Skelettbauweise errichtet worden war. Teilweise waren die Stahlbetonträger jedoch durch Anbauten zu verschiedenen Zeiten errichtet worden, weswegen die Dimensionen der Auflager oft voneinander abweichen. Kresing nimmt es gelassen: „Hier ist halt viel Geschichte drin.“

Handarbeit und steigende Holzpreise

Schnitt Kubus, M 1 : 750

Schnitt Kubus, M 1 : 750

Die Geschichte des Gebäudes ließ sich auch anhand der verrosteten Stahlstreben ablesen, die oberhalb der Fassade zutage traten. Der Betonabschluss oben am Dach war viel Handarbeit. „Und viel Handarbeit bedeutet immer auch ein hoher Preis“, so Kresing. Ein weiterer Kostentreiber waren die Holzkosten für die Module, die während der Bauzeit durch die Decke gingen. Für die vorgesetzten Bestandsfenster und die eisernen Tore davor wurde ein lokaler Metallbauer gefunden. Da es sich hierbei um eine sehr kleine Firma handelt, stehen noch Restarbeiten aus. „Die Stiftung hat großen Wert daraufgelegt, lokale Firmen mit ins Boot zu holen“, sagt der Architekt. Die Familie Coppenrath wolle mit dem Projekt ein Stück weit auch Handwerkskunst zeigen.

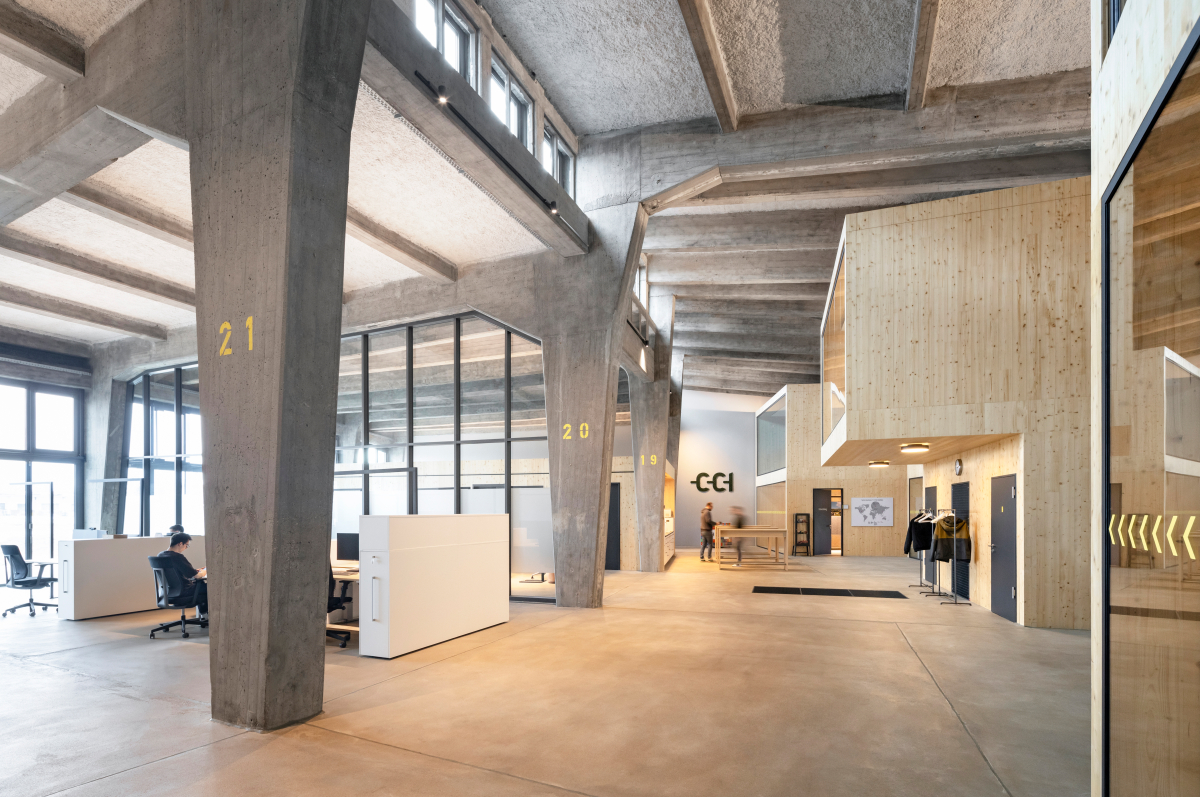

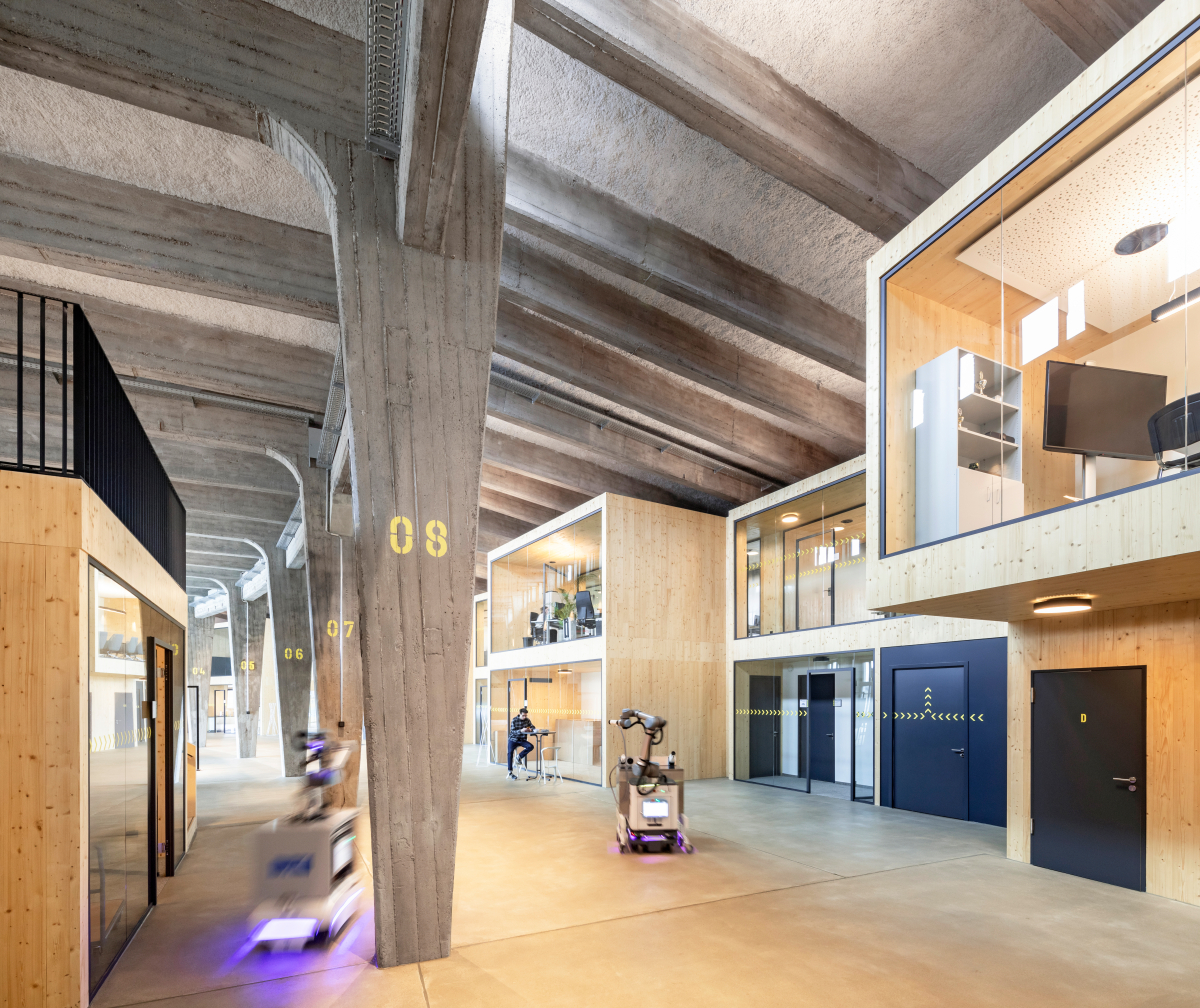

Heute wird in den Hallen an künstlicher Intelligenz geforscht
Foto: Teschner

Heute wird in den Hallen an künstlicher Intelligenz geforscht
Foto: Teschner

Der Bund förderte das CIC im Rahmen des Bundesprogramms „NPS – Nationale Projekte des Städtebaus“, das damit investive sowie konzeptionelle Projekte mit besonderer nationaler oder internationaler Wahrnehmbarkeit, mit hoher fachlicher Qualität oder mit hohem Innovationspotenzial unterstützen möchte.

Das Energiekonzept

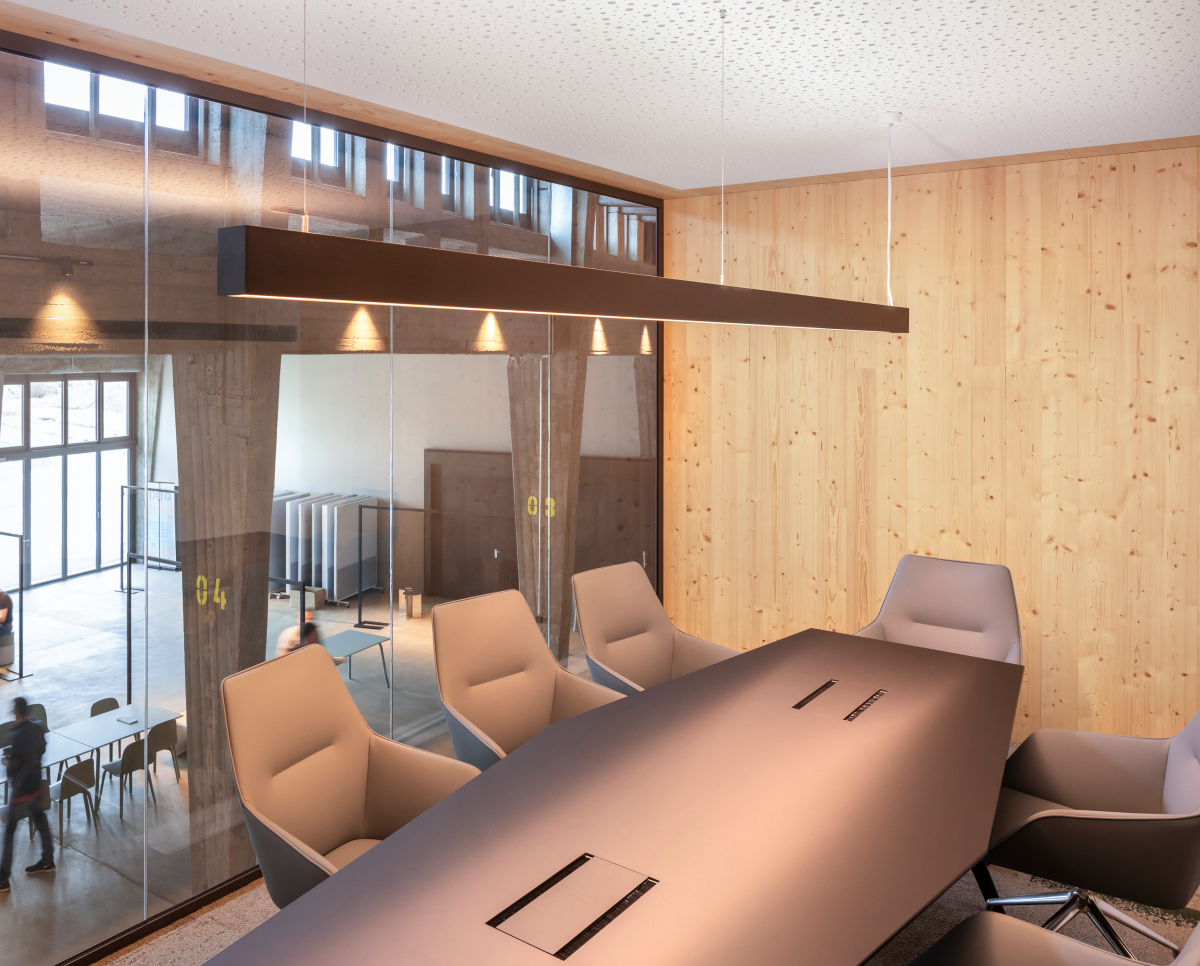

Besprechungsraum mit Ausblick in die Halle
Foto: HGEsch Photography
Besprechungsraum mit Ausblick in die Halle
Foto: HGEsch Photography

Das Energiekonzept des Ringlokschuppens setzt auf den Wärmeschutz durch den Dämmstandard der opaken Bauteile. Die Fenster bestehen aus einer Mischung aus 3-fach und 2-fach-Verglasungen mit vorgesetzter Bestandsverglasung. Es wurde auf eine luftdichte Bauweise geachtet zur Verringerung der unbeabsichtigten Lüftungsverluste. Im Sommer sorgt die ­optimierte Nachtluftspülung mit Querlüftung durch die Fassade und Oberlichter für passive Kühlung. Auch die Speichereffekte der größtenteils nicht abgehängten Decken und der massiven Stützpfeiler wirken einer Überhitzung im Sommer entgegen wie auch der außenliegende bewegliche Sonnenschutz und die Verschattung durch die Metalltore. Die Fußböden dienen als Flächenheizung und ermöglichen bei Bedarf im Sommer auch Kühlung.

Die Treppen laden zum Sitzen ein
Foto: HGEsch Photography

Die Treppen laden zum Sitzen ein
Foto: HGEsch Photography

Zuluft kommt primär durch die alten Wartungsgänge im Boden und wird als Quellluft in die Schuppenbereiche verteilt. Nach Bedarf kann manuell über die Fenster gelüftet werden. Dezentrale Lüftungsgeräte mit effizienter Wärmerückgewinnung sind pro Schuppenbereich nahe den Nasszellen vorgesehen. Das offene Raumvolumen und die Einbindung in die Luftverteilung minimieren das Lüftungskanalnetz. Im Verbund der Architektur mit dem Wärmepumpensystem entstehe ein ökologisches Vorzeigeprojekt hinsichtlich der Ressourcenschonung, so das Architekturbüro.

Hauptmieter mit Mitspracherecht

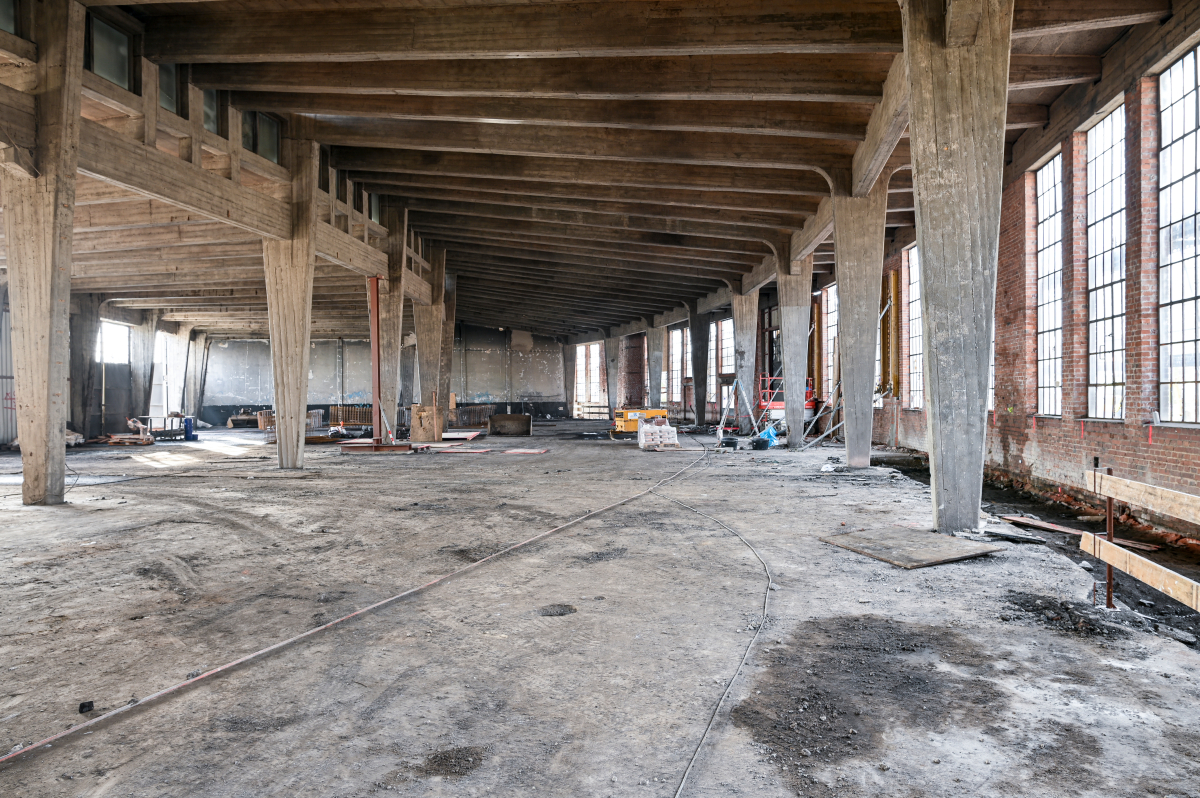

Ursprungszustand vor Beginn der Bauarbeiten
Foto: Ringlokschuppen Osnabrück GmbH
Ursprungszustand vor Beginn der Bauarbeiten
Foto: Ringlokschuppen Osnabrück GmbH

Als Ankermieter von Beginn an mit an Bord ist das Deutsche Forschungszentrum für künstliche Intelligenz (DKFI), das die Hälfte des Lokschuppens angemietet hat. Es folgten Gründerszene, Handwerkskammer, Fachhochschule und Universität. Das DFKI forscht in Osnabrück an KI-gestützter Agrarrobotik für Erntemaschinen und will zusammen mit Unternehmen aus Handwerk und Wirtschaft ein deutschlandweit einzigartiges „Agrotech Valley“ aufbauen. „Wir konnten und können ganz viel mitbestimmen“, sagt Rissa Hinse-Lohr, Leiterin der DFKI-Hausverwaltung zur Zusammenarbeit mit den Architekten. „Der Freiraum hier ist inspirierend für Forscherinnen und Forscher.“ Doch wie motiviert man Leute, wieder mehr Zeit im Büro zu verbringen? „Ich glaube, dass das Büro als Ort eine kleine Reinkarnation erfahren wird und man sich mehr Mühe gibt, individuelle Räume zu schaffen, wo es wirklich Spaß macht, da zu sein“, sagt Kresing.

Offene Wünsche

Gewünscht hätte sich der Architekt noch eine gestaltete Einbindung der Hase in Richtung Hauptbahnhof, die direkt an der Terrasse des CIC-Hauptgebäudes vorbeifließt. Stattdessen wurden dort zugunsten eines Radwegs entlang der Hamburger Straße zahlreiche alte Bäume gefällt und etwas versetzt eine neue Betonbrücke gebaut. Die Chance auf eine atmosphärisch-wertvolle, direkte Fußgängeranbindung an den Bahnhof wurde damit erst einmal vertan. Aber das kann sich ja noch ändern.

Fazit

„Mein Verständnis von Denkmalschutz ist, dass es darum geht, den Bestand weiterleben zu lassen unter der Prämisse, dass da etwas Neues entsteht.“ Schließlich ermögliche die neue Nutzung erst, dass das alte Gemäuer überhaupt stehen bleiben kann, sagt Kresing und fügt hinzu: „Neu und Alt zusammenzubringen − das haben wir ganz gut hinbekommen.“ Der Erfolg scheint ihm Recht zu geben: Derzeit steht das Projekt mit sechs weiteren auf der Shortlist für den Niedersächsischen Staatspreis für Architektur, der Ende Oktober vergeben wird.

Heide Teschner/DBZ

KRESINGS Architekten Münster GmbH,
Kilian Kresing
www.kresings.com
Foto: Marlena Kretzer
KRESINGS Architekten Münster GmbH,
Kilian Kresing
www.kresings.com
Foto: Marlena Kretzer

Hier erhielt ein Industriedenkmal erfolgreich eine neue Nutzung und der historische Bestand wird neu interpretiert. Das ist sowohl als Zitat als auch als Programm gelungen. Die Historie des alten Lokschuppens schafft zusätzlich Identität mit dem Ort.«
Kinzo Architekten, Berlin

Projektdaten

Objekt: CIC – Coppenrath Innovation Centre

Standort: Osnabrück

Typologie: Bau im Bestand/Denkmalschutz/Büro, Forschung

Bauherr/Bauherrin: Ringlokschuppen Osnabrück GmbH

Nutzer/Nutzerin: DFKI – Deutsches Forschungsinstitut für künstliche Intelligenz, Universität Osnabrück, Hochschule Osnabrück u.a.

Architektur: KRESINGS Architekten Münster GmbH, Münster, Düsseldorf, Osnabrück, www.kresings.com

Team: Kilian Kresing (Projektpartner), Stefan Fuchs (Projektleiter), Henning Hummel, Julian Hoffschlag, André Pannenbäcker, Agnieszka Kociemska, Raul Zinni-Gerk, Liana Laios, Tim Sommer, Steven Gorgon, Alessa Rink, Felica Wewer

Bauleitung: KRESINGS – Stefan Koch, Hans Zündorf

Bauzeit: 05.2021–08.2024

Grundstücksgröße: 26 500 m²

Grundflächenzahl: 0,9

Nutzfläche gesamt: 8 350 m²

Nutzfläche: 5 870 m²

Technikfläche: 530 m²

Verkehrsfläche: 1 950 m²

Brutto-Grundfläche: 9 400 m²

Brutto-Rauminhalt: 47 500 m³

Fachplanung

Tragwerksplanung: Ing. Büro Fleddermann GmbH, Osnabrück

TGA-Planung: O&P Projektingenieure GmbH, Ibbenbüren, www.op-projekt.de

Innenarchitektur: KRESINGS, www.kresings.com

Landschaftsarchitektur: MDL Müller Darms Landschaften, Osnabrück, www.mueller-dams.de

Energieplanung: Transsolar Energietechnik GmbH Stuttgart, www.transsolar.com

Brandschutz: BKK Brechler.Kiküm.Klein GmbH, Warendorf, www.bkk-ing.de

Energieberatung: NaCon GmbH, Osnabrück,

www.energieloesungen.net

Lichtplanung: LICHTART Osnabrück GmbH & CoKG, Osnabrück, www.lichtart.info

Akustik/Bauphysik: Hansen + Partner Ingenieure GmbH, Wuppertal, www.hansen-ingenieure.de

Energie

Energiestandard: KfW Effizienzhaus 100

Primärenergiebedarf: 134,52 kWh/m²a nach EnEV

Endenergiebedarf: 74,62 kWh/m²a nach EnEV

Endenergiebedarf Wärme: 45 kWh/m²a

Endenergiebedarf Strom: 30 kWh/m²a

Hersteller

Beleuchtung: Vibia, www.vibia.com

Bodenbeläge: Interface, Krefeld, www.interface.com

Innenwände/Trockenbau: Derix, Westerkappeln, www.derix.de

Büromöbel u. a.: Assmann GmbH + Co KG, Melle, www.assmann.de

Bürostühle u.a.: Steelcase AG, München, www.steelcase.com

Sonstige Möbel: Muuto, www.muuto.com, Hay, hay.dk, Wendelbo, wendelbo.dk, Emu, www.emu.it, Boss Design, www.bossdesign.com, Vitra, www.vitra.com, Formvorrat, www.formvorrat.net, etc.

Umsetzung: Prooffice, Osnabrück, www.prooffice.de

Türen/Tore: Solarlux, Melle, www.solarlux.com

Wärmedämmung: Brillux, Münster, www.brillux.de
