Energieeffizienter Tageslichttransport

Automatisierter Sonnenschutz von Warema in der Tannenbergschule Seeheim-Jugenheim

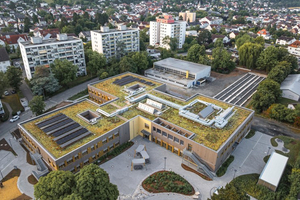

Beim Neubau der Tannenbergschule in Seeheim-Jugenheim wurden Architektur, Konstruktion und Gebäudetechnik gezielt auf Energieeffizienz, Ressourcenschonung und eine hohe Nutzungsqualität im Schulalltag ausgerichtet.

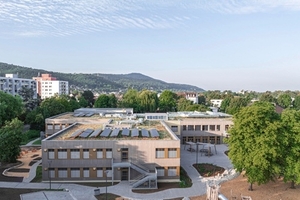

Der Gebäudekomplex vereint Holzmodulbauweise, Passivhausstandard sowie automatisierten Sonnenschutz zu einem integralen Energiekonzept und wurde mit dem German Design Award ausgezeichnet.

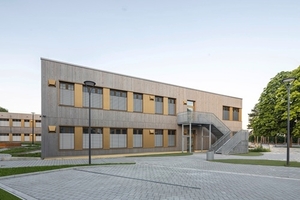

Die neue vierzügige Grundschule für 400 Kinder umfasst drei in vorgefertigter Holzmodulbauweise realisierte Lernhäuser, die sich um ein zentrales Aktionszentrum mit Mensa und Ganztagsbereich gruppieren.

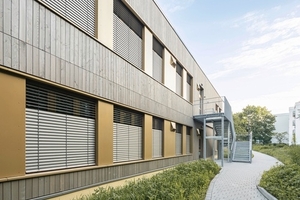

Die eingesetzten Warema Basis-Raffstoren E80 A6 S sind mit integriertem Tageslicht-Transportelement (TLT) ausgestattet. Während der untere Behangbereich verschattet, transportieren die oberen Lamellen Tageslicht gezielt in den Raum und sorgen für gute Lernbedingungen.

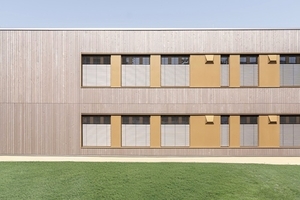

Das Tageslicht-Transportelement (TLT) ermöglicht eine funktionale Trennung des Behangs: oben definierte Lamellenstellung zur Tageslichtführung, unten wirksame Verschattung. So werden Wärmeeintrag und Blendung kontrolliert, ohne auf natürliches Licht zu verzichten.

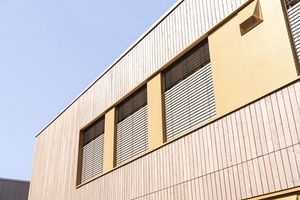

Die Warema Raffstoren sind in eine KNX Sonnenschutzautomatisierung mit Wetterstation eingebunden. Die raumweise Ansteuerung reagiert auf Wind- und Sonnenverhältnisse und passt den Sonnenschutz jahreszeitabhängig an.

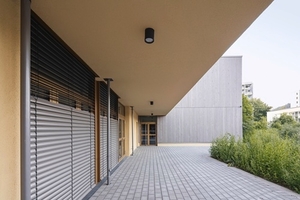

Im Bereich des auskragenden Vordachs kommen Warema Vorbau-Raffstoren E80 A6 S-R6 zum Einsatz – ebenfalls mit Tageslicht-Transportelement (TLT). Sie fügen sich konstruktiv in die Fassadensituation ein und reduzieren den solaren Wärmeeintrag.

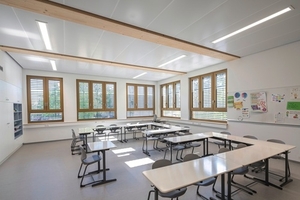

Im Innenraum sorgt das Tageslicht-Transportelement der Warema Raffstoren für eine gleichmäßige Ausleuchtung. Die Kombination aus außenliegendem Sonnenschutz und automatisierter Regelung unterstützt konzentriertes Lernen bei kontrolliertem Wärmeeintrag.

Die mit dem German Design Award ausgezeichnete Tannenbergschule im Landkreis Darmstadt-Duisburg vereint Holzmodulbauweise, Passivhausstandard sowie automatisierten Sonnenschutz zu einem integralen Energiekonzept. Architektur, Konstruktion und Gebäudetechnik sind gezielt auf Energieeffizienz, Ressourcenschonung und eine hohe Nutzungsqualität im Schulalltag abgestimmt. Einen wesentlichen Beitrag dazu leistet der automatisierte außenliegende Sonnenschutz von Warema mit Tageslicht-Transportelement (TLT).

Mit dem Ziel, pädagogische Qualität und nachhaltige Bauweise systematisch zu verbinden, entschied sich der Landkreis Darmstadt-Dieburg für einen Neubau der Tannenbergschule. Realisiert wurde eine vierzügige Grundschule für rund 400 Kinder, bestehend aus drei in vorgefertigter Holzmodulbauweise errichteten Lernhäusern, die sich um ein zentrales Aktionszentrum mit Mensa und Ganztagsbereich gruppieren. Das architektonische Konzept ist eng mit dem Energiekonzept des Passivhausstandards verzahnt und auf einen langfristig reduzierten Energiebedarf ausgerichtet. Holz als dominierender Baustoff verbessert das Raumklima und reduziert die CO₂-Bilanz. Der Neubau kombiniert dezentrale Lüftung mit Wärmerückgewinnung, Nachtauskühlung und einer effizienten Tageslichtführung.

Wirksamer Wärmeschutz

Als integraler Bestandteil der Fassadenplanung fügt sich der außenliegende Sonnenschutz harmonisch in die Architektur der Tannenbergschule ein. An den Fassadenflächen kommen Basis-Raffstoren E80 A6 S mit in Schienen geführten Lamellen in RAL 9007 matt zum Einsatz. Im Bereich des auskragenden Vordachs am Eingangsbereich wurden Vorbau-Raffstoren vom Typ E80 A6 S R6 im gleichen Farbton ausgeführt.

Das integrierte Tageslicht-Transportelement (TLT) unterteilt den Raffstore in zwei Funktionsbereiche. Der obere Bereich lenkt Tageslicht gezielt tief in den Raum, während der untere Blendschutzbereich zur Verschattung dient und direkte Sonneneinstrahlung reduziert. So entsteht eine gleichmäßige Belichtung der Klassenräume bei kontrolliertem Wärmeeintrag. Der hohe Tageslichtanteil ermöglicht eine angenehme Lernumgebung und reduziert den Einsatz künstlicher Beleuchtung. Für spezielle Anforderungen – etwa zur Verdunkelung des Ruheraums – wurden Vorbau-Markisen eingesetzt.

KNX basierte Sonnenschutzsteuerung mit jahreszeitabhängiger Regelung

Eingebettet ist das Konzept in eine KNX basierte Sonnenschutzautomatisierung mit Wetterstation. Die Raffstoren werden raumweise über KNX Sonnenschutzaktoren angesteuert und reagieren auf Wind, Sonneneinstrahlung und Temperatur. Eine Sommer- und Winterregelung passt den Betrieb im Tages- und Jahresverlauf bedarfsgerecht an. In den Sommermonaten fahren die Anlagen zeit- und helligkeitsabhängig in die Verschattungsposition, um den solaren Wärmeeintrag zu begrenzen. Im Winter bleiben die Raffstoren grundsätzlich geöffnet, sodass solare Gewinne genutzt werden können. Neben der automatischen Steuerung ist auch eine manuelle Bedienung sowohl über zentrale als auch über raumweise installierte Taster möglich. Sicherheitsfunktionen wie das automatische Hochfahren bei zu starkem Wind oder Feueralarm sind Teil des Steuerungskonzepts.
